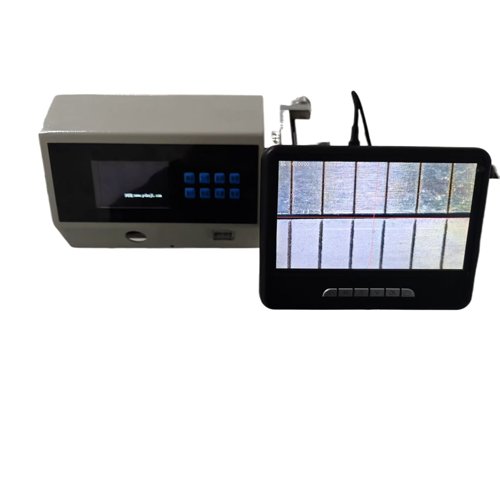

PTTC-SI型 数显型钢卷尺检定装置
产品简介:该检定装置可用来检定钢卷尺、钢带尺、钢围尺、纤维卷尺等常规量具的示值误差;如配上零位校验台可对比检定测深量油尺的零位偏差。容栅测量系统配合标准钢卷尺作为仪器测量数据的采集,通过位移直接显示测量结果数据,提高读数效率,减轻了人工劳动强度。



产品简介:

    该检定装置可用来检定钢卷尺、钢带尺、钢围尺、纤维卷尺等常规量具的示值误差;如配上零位校验台可对比检定测深量油尺的零位偏差。容栅测量系统配合标准钢卷尺作为仪器测量数据的采集,通过位移直接显示测量结果数据,提高读数效率,减轻了人工劳动强度。


技术参数:

1、有效工作基本长度:5 米(可任意接长至50 米或者更长)

2、导轨直线度:≤0.3mm/m

3、工作台静摩擦力:≤4N

4、全刻度标准钢卷尺:±(0.03+0.03L)mm

5、读数显微镜:总放大倍率 20x,最小刻度值 0.01mm

6、容栅测量系统:分辨率0.001mm

基本配置:

1、5米钢卷尺检定台1台(按每5m一段,可任意接长至50m)

2、5m标准尺1支:准确度为±(0. 03+0. 03L)mm

3、容栅测量系统1套:分辨率0.001mm

4、20倍读数显微镜1个:准确度为0. 01mm,工作时读取测量数据

5、数显箱1 部: 随机显示测量数据元工作

6、小滑车1部:带照明,辅助读数显微镜进行测量

7、5kg重锤2只:工作时对标准尺和被检尺施加拉力

8、尺带夹2只,

7、检定台标准配制为:按有效工作长度5米设计,可任意接长至50米

8、对应2015 规程配置,在2005 版基础上砝码变为:5kg 法 码2 只、1kg 法码1 只、1.6kg 法码1 只。另外多了:零位检定器。


技术参数:

1、有效工作基本长度:5 米(可任意接长至50 米或者更长)

2、导轨直线度:≤0.3mm/m

3、工作台静摩擦力:≤4N

4、全刻度标准钢卷尺:±(0.03+0.03L)mm

5、读数显微镜:总放大倍率 20x,最小刻度值 0.01mm

6、容栅测量系统:分辨率0.001mm
