百分表的结构
2017-10-19

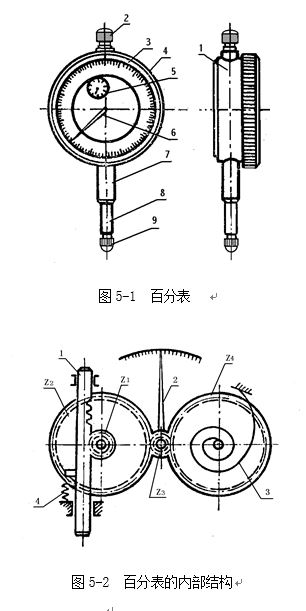

      百分表和千分表,都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。它们的结构原理没有什么大的不同,就是千分表的读数精度比较高,即千分表的读数值为0.001mm,而百分表的读数值为0.01mm。车间里经常使用的是百分表,因此,本节主要是介绍百分表。百分表的外形如图5-1所示。8为测量杆,6为指针,表盘3上刻有100个等分格,其刻度值(即读数值)为0.01mm。当指针转一圈时,小指针即转动一小格,转数指示盘5的刻度值为1mm。用手转动表圈4时,表盘3也跟着转动,可使指针对准任一刻线。测量杆8是沿着套筒7上下移动的,套筒8可作为安装百分表用。9是测量头,2是手提测量杆用的圆头。
      图5-2是百分表内部机构的示意图。带有齿条的测量杆1的直线移动,通过齿轮传动(Z1 、Z2 、 Z3),转变为指针2的回转运动。齿轮Z4和弹簧3使齿轮传动的间隙始终在一个方向,起着稳定指针位置的作用。弹簧4是控制百分表的测量压力的。百分表内的齿轮传动机构,使测量杆直线移动1mm时,指针正好回转一圈。

      由于百分表和千分表的测量杆是作直线移动的,可用来测量长度尺寸,所以它们也是长度测量工具。目前,国产百分表的测量范围(即测量杆的最大移动量),有0~3mm;0~5mm; 0~10mm的三种。读数值为0,001mm的千分表,测量范围为0~1mm。
