外卡钳的使用
2017-08-16

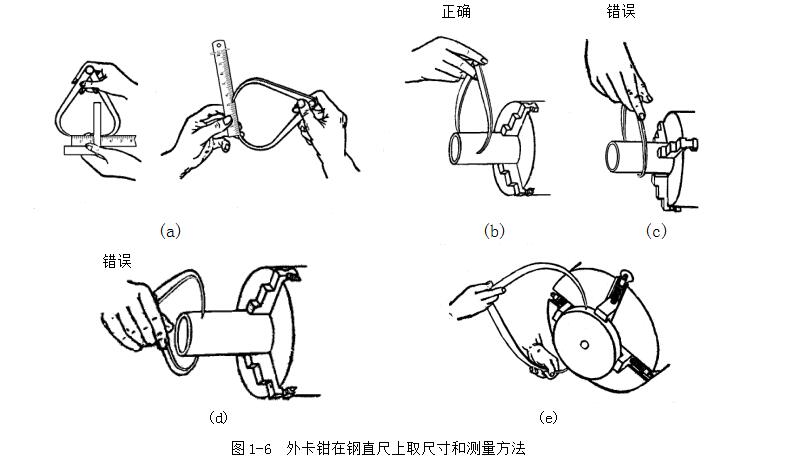

      外卡钳在钢直尺上取下尺寸时,如图1-6(a),一个钳脚的测量面靠在钢直尺的端面上,另一个钳脚的测量面对准所需尺寸刻线的中间,且两个测量面的联线应与钢直尺平行,人的视线要垂直于钢直尺。

      用巳在钢直尺上取好尺寸的外卡钳去测量外径时,要使两个测量面的联线垂直零件的轴线,靠外卡钳的自重滑过零件外圆时,我们手中的感觉应该是外卡钳与零件外圆正好是点接触,此时外卡钳两个测量面之间的距离,就是被测零件的外径。所以,用外卡钳测量外径,就是比较外卡钳与零件外圆接触的松紧程度,如图1-6(b)以卡钳的自重能刚好滑下为合适。如当卡钳滑过外圆时,我们手中没有接触感觉,就说明外卡钳比零件外径尺寸大,如靠外卡钳的自重不能滑过零件外圆,就说明外卡钳比零件外径尺寸小。切不可将卡钳歪斜地放上工件测量,这样有误差。图1-6(c) 所示。由于卡钳有弹性,把外卡钳用力压过外圆是错误的,更不能把卡钳横着卡上去,图1-6(d) 所示。对于大尺寸的外卡钳,靠它自重滑过零件外圆的测量压力已经太大了,此时应托住卡钳进行测量,图1-6(e)所示。
