游标卡尺的组成
2017-08-23

      游标卡尺主要由下列几部分组成

      (1)具有固定量爪的尺身,如图2-2中的1。尺身上有类似钢尺一样的主尺刻度,如图2―2中的6。主尺上的刻线间距为1mm。主尺的长度决定于游标卡尺的测量范围。
      (2)具有活动量爪的尺框,如图2-2中的3。尺框上有游标,如图2―2中的8,游标卡尺的游标读数值可制成为0.1;0.05和0.02mm的三种。游标读数值,就是指使用这种游标卡尺测量零件尺寸时,卡尺上能够读出的最小数值。
      (3)在0~125mm的游标卡尺上,还带有测量深度的深度尺,如图2―1中的5。深度尺固定在尺框的背面,能随着尺框在尺身的导向凹槽中移动。测量深度时,应把尺身尾部的端面靠紧在零件的测量基准平面上。
      (4)测量范围等于和大于200mm的游标卡尺,带有随尺框作微动调整的微动装置,如图2―2中的5。使用时,先用固定螺钉4把微动装置5固定在尺身上,再转动微动螺
母7,活动量爪就能随同尺框3作微量的前进或后退。微动装置的作用,是使游标卡尺在测量时用力均匀,便于调整测量压力,减少测量误差。

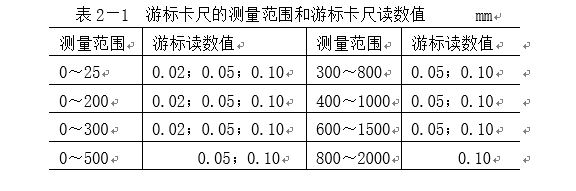

      目前我国生产的游标卡尺的测量范围及其游标读数值见表2-1。
