游标卡尺测量内尺寸
2017-08-30

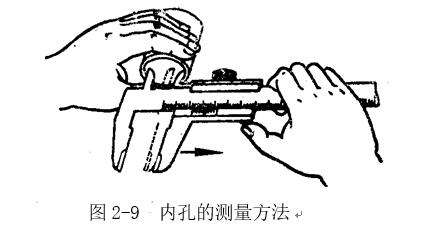

      4 当测量零件的内尺寸时:图2-9所示。要使量爪分开的距离小于所测内尺寸,进入零件内孔后,再慢慢张开并轻轻接触零件内表面,用固定螺钉固定尺框后,轻轻取出卡尺来读数。取出量爪时,用力要均匀,并使卡尺沿着孔的中心线方向滑出,不可歪斜,免使量爪扭伤;变形和受到不必要的磨损,同时会使尺框走动,影响测量精度。

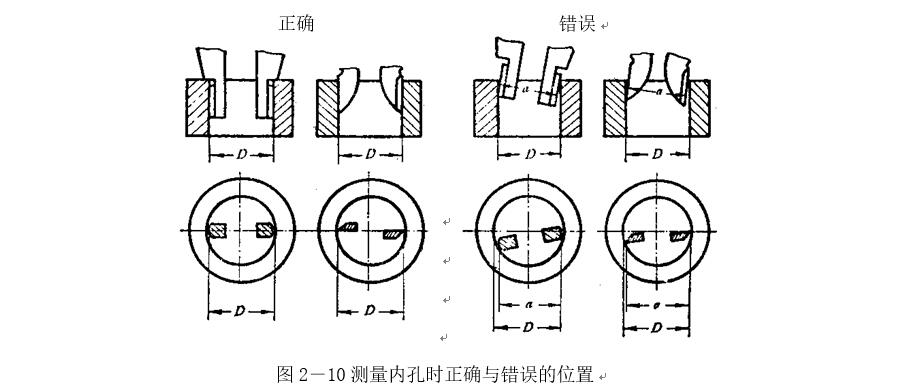

      卡尺两测量刃应在孔的直径上,不能偏歪。图2-10为带有刀口形量爪和带有圆柱面形量爪的游标卡尺,在测量内孔时正确的和错误的位置。当量爪在错误位置时,其测量结果,将比实际孔径D要小。

      5  用下量爪的外测量面测量内尺寸时如用图2-2和图2-3所示的两种游标卡尺测量内尺寸,在读取测量结果时,一定要把量爪的厚度加上去。即游标卡尺上的读数,加上量爪的厚度,才是被测零件的内尺寸,见图2-11。测量范围在500mm以下的游标卡尺,量爪厚度一般为10mm。但当量爪磨损和修理后,量爪厚度就要小于10mm,读数时这个修正值也要考虑进去。
      6  用游标卡尺测量零件时,不允许过分地施加压力,所用压力应使两个量爪刚好接触零件表面。如果测量压力过大,不但会使量爪弯曲或磨损,且量爪在压力作用下产生弹性变形,使测量得的尺寸不准确(外尺寸小于实际尺寸,内尺寸大于实际尺寸)。
      在游标卡尺上读数时,应把卡尺水平的拿着,朝着亮光的方向,使人的视线尽可能和卡尺的刻线表面垂直,以免由于视线的歪斜造成读数误差。
      7  为了获得正确的测量结果,可以多测量几次。即在零件的同一截面上的不同方向进行测量。对于较长零件,则应当在全长的各个部位进行测量,务使获得一个比较正确的测量结果。
