引伸计标定仪

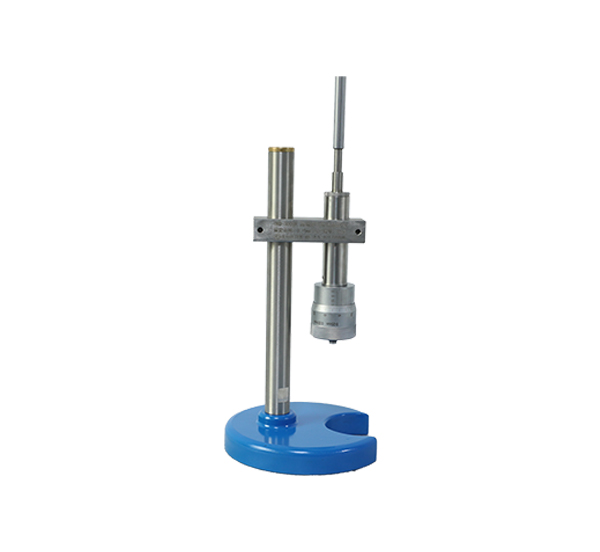

GWB-300型 高精度引伸计标定仪
产品简介:GWB-300型引伸计标定仪,是一种纯机械式的高精度位移测微仪器。依据JJG 762-2007引伸计检定规程及JJF 1096-2002引伸计标定器校准规范的要求,专门用于对各种规格标距引伸计的标定。
在线咨询 立即订购

GWB-300型引伸计标定仪,是一种纯机械式的高精度位移测仪器。依JJG 762-2007引伸计检定规程及JJF 1096-2002引伸计标定器校准规范的要求,门用对各种规格标距引伸计的标定。

一、GWB-300型引伸计标定仪结构特点及读数方式

1、本仪器由精密微分测量头、底座支架和加长杆等组成。可以方便地进行多种规格型号引伸计的计量标定。

2、精密微分测量头由滑动量杆、量杆筒、读数内、读数外及高精密螺纹付组成。其最大量程25mm最小分度(游标分度) 0.001mm。

二、GWB-300型引伸计标定仪各项技术精度指标

1、测引伸计标距最范围         600mm(使用两根300mm加长杆)

2、测量支座上支臂安装孔径            φ12

3、微分测量头读数内轴向刻度     0.5mm/格

4、微分测量头读数外圆周刻度   0.005mm/格

5、微分测量头精度示值误差指标

量程0.5mm以内≤0.5μm     绝对误差

量程0.5mm以0.10    逐点相对误差



参照标准:

JJF 1096-2002     引伸计标定器校准规范

GB/T 12160-2002   单轴试验用引伸计的标定

JJG 762-2007      引伸计检定规程

可进行0.5级引伸计的标定

三、GWB-300型引伸计标定仪使用说明

请依据JJG7622007引伸计检定规程及JJF10962002引伸计标定器校准规范的要求,进行引伸计的检定

1、把精密微分测固定在底座支架上在精密微分测量头上固定根加长杆可以测最大标距300mm的引伸计,固定两根加长可以测标距600mm的引伸计。在精密微分测头下端留出至少25mm的位移空间旋紧各个所需紧部位,在检定过中除准运动位移的部分外,都不准许有任何滑动或松动。

2、引伸计检定范围及检测点的选择与测试

1检定范围应根据引伸计需要测试材料的技术参数决定。例如使用50mm标距引伸计测试钢材试样的σP0.2技术数据,那么请您选择1mm的检定量程。如果测量n值则需要检定25mm的检定量程。

2对检定点的选择,般每个范围不少于8点。 对于上述选例1mm的检定量程内,最好检定10点,即每0.1mm检点。

3检定引伸计时定用整数刻度倍法,不要用游标估算读数或小数数读数,因为每次的点读数已造成了读数的疲劳估算读数或小数数读数会加误差的产生。而整数单刻线对整读法最清晰简单准确出现误差的机率最小,即便出现也会及时发现因为整数刻度倍读数的误差,其引伸计误差值也会成倍数增加,这种大误差会被很快及时发现



四、GWB-300型引伸计标定仪主要配置



精密微分测量头

底座支架         一套

300mm加长杆     两根

底座胶皮         一块

外包装箱         一个

钥匙             两个



五、GWB-300型引伸计标定仪维护与保养



1、仪器出时精密微分测量头的精度己调校好,使用中不得自行拆卸

2、应在清无尘环境使用,并注意随时保持仪器的清洁无

3、注意防止外力损伤及锈蚀的产生。

GWB-300型引伸计标定仪各项技术精度指标

1、测引伸计标距最范围         600mm(使用两根300mm加长杆)

2、测量支座上支臂安装孔径            φ12

3、微分测量头读数内轴向刻度     0.5mm/格

4、微分测量头读数外圆周刻度   0.005mm/格

5、微分测量头精度示值误差指标

量程0.5mm以内≤0.5μm     绝对误差

量程0.5mm以上≤0.10    逐点相对误差



参照标准:

JJF 1096-2002     引伸计标定器校准规范

GB/T 12160-2002   单轴试验用引伸计的标定

JJG 762-2007      引伸计检定规程

可进行0.5级引伸计的标定
