游标卡尺的读数计算
2017-08-25
      2  游标读数值为0.05mm的游标卡尺

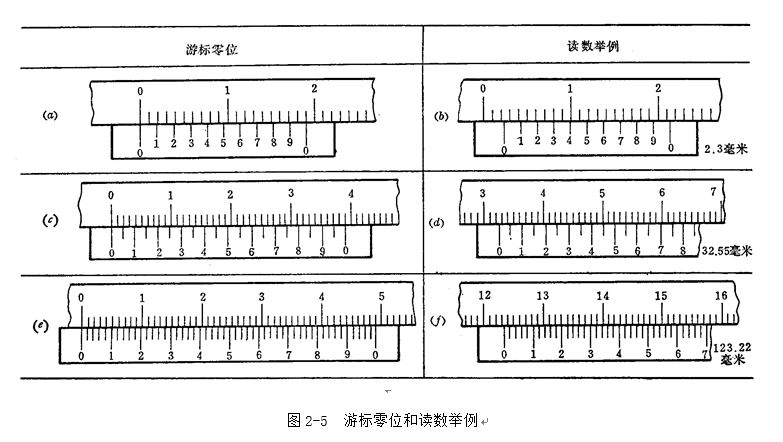

      图2-5 (c)所示,主尺每小格1mm,当两爪合并时,游标上的20格刚好等于主尺的39mm,则游标每格间距=39mm÷20=1.95mm

      主尺2格间距与游标1格间距相差=2-1.95=0.05(mm)

      0.05mm即为此种游标卡尺的最小读数值。同理,也有用游标上的20格刚好等于主尺上的19mm,其读数原理不变。

      在图2―5(d)中,游标零线在32mm与33mm之间,游标上的第11格刻线与主尺刻线对准。所以,被测尺寸的整数部分为32mm,小数部分为11×0.05=0.55(mm),被测尺寸为32+0.55=32.55(mm)。


      3  游标读数值为0.02mm的游标卡尺
      图2―5(e) 所示,主尺每小格1mm,当两爪合并时,游标上的50格刚好等于主尺上的49mm,则游标每格间距=49mm÷50=0.98mm
      主尺每格间距与游标每格间距相差=1-0.98=0.02(mm)

      0.02mm即为此种游标卡尺的最小读数值。
      在图2―5(f)中,游标零线在123mm与124mm之间,游标上的11格刻线与主尺刻线对准。所以,被测尺寸的整数部分为123mm,小数部分为11×0.02=0.22(mm),被测尺寸为123十0.22=123.22(mm)。
      我们希望直接从游标尺上读出尺寸的小数部分,而不要通过上述的换算,为此,把游标的刻线次序数乘其读数值所得的数值,标记在游标上,见图2-5,这样使读数就方便了。
