游标卡尺的测量精度
2017-08-28

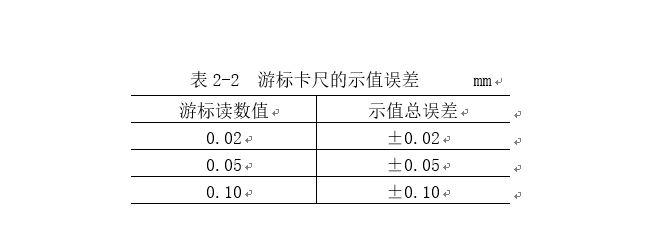

      测量或检验零件尺寸时,要按照零件尺寸的精度要求,选用相适应的量具。游标卡尺是一种中等精度的量具,它只适用于中等精度尺寸的测量和检验。用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸,都是不合理的。前者容易损坏量具,后者测量精度达不到要求,因为量具都有一定的示值误差,游标卡尺的示值误差见表2-2。

      游标卡尺的示值误差,就是游标卡尺本身的制造精度,不论你使用得怎样正确,卡尺本身就可能产生这些误差。例如,用游标读数值为0.02mm的0~125mm的游标卡尺(示值误差为±0.02mm),测量  50mm的轴时,若游标卡尺上的读数为50.00mm,实际直径可能是  50.02mm,也可能是  49.98mm。这不是游标尺的使用方法上有什么问题,而是它本身制造精度所允许产生的误差。因此,若该轴的直径尺寸是IT5级精度的基准轴 (      ),则轴的制造公差为0.025mm,而游标卡尺本身就有着±0.02mm的示值误差,选用这样的量具去测量,显然是无法保证轴径的精度要求的。
      如果受条件限制(如受测量位置限制),其他精密量具用不上,必须用游标卡尺测量较精密的零件尺寸时,又该怎么办呢?此时,可以用游标卡尺先测量与被测尺寸相当的块规,消除游标卡尺的示值误差(称为用块规校对游标卡尺)。例如,要测量上述  50mm的轴时,先测量50mm的块规,看游标卡尺上的读数是不是正好50mm。如果不是正好50mm,则比50mm大的或小的数值,就是游标卡尺的实际示值误差,测量零件时,应把此误差作为修正值考虑进去。例如,测量50mm块规时,游标卡尺上的读数为49.98mm,即游标卡尺的读数比实际尺寸小0.02mm,则测量轴时,应在游标卡尺的读数上加上0.02mm,才是轴的实际直径尺寸,若测量50mm块规时的读数是50.01mm,则在测量轴时,应在读数上减去0.01mm,才是轴的实际直径尺寸。另外,游标卡尺测量时的松紧程度(即测量压力的大小)和读数误差(即看准是那一根刻线对准),对测量精度影响亦很大。所以,当必须用游标卡尺测量精度要求较高的尺寸时,最好采用和测量相等尺寸的块规相比较的办法。
