公法线长度千分尺

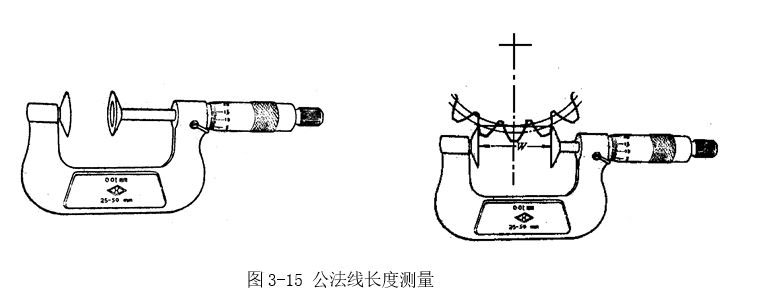

      公法线长度千分尺如图3-15所示。主要用于测量外啮合圆柱齿轮的两个不同齿面公法线长度，也可以在检验切齿机床精度时，按被切齿轮的公法线检查其原始外形尺寸。它的结构与外径百分尺相同，所不同的是在测量面上装有两个带精确平面的量钳（测量面）来代替原来的测砧面。

      测量范围（mm）：0～25，25～50，50～75，75～100，100～125，125～150。读数值（mm）0.01。测量模数m（mm）≥1。
