数字绝缘电阻测试仪

时间：2019-12-04 作者：化工仪器网阅读：3321

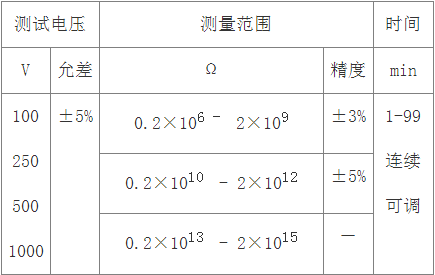

本系列仪器是一种直读式的数字高阻测试仪，量程达2×1015Ω。适用于高阻值绝缘材料、电工产品、各类元器件及电线电缆的绝缘电阻的测量。选配电极箱能测量绝缘材料的表面电阻和体积电阻。

液体增塑剂体积电阻率的测定GB1672-88

标准说明
1、主题内容与适用范围
本标准规定了液体增塑剂的体积电阻率的测定方法。
本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。
2、体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比，以Ω?m表示。
3、试样
3.1 液体增塑剂试样每次用40ml左右。
3.2 试样应无气泡及杂质缺陷。
3.3 试样应在温度23±2℃、相对湿度60-70%的条件下放置2h以上。
4、测试仪器及电极
4.1 高阻计
高阻计测试时应满足下列要求：
a.高阻计测量范围应包括1*106-1*1017Ω。
b.阻值大于1012Ω时，测量误差小于±20%；阻值等于或小于1012Ω时，测量误差应小于±10%。
c.零点飘移每小时不大于全标尺的4%。
d.输入接线的绝缘电阻应大于仪器输入电阻的100倍。
e.测试电路应有良好的屏蔽。
f.仪器应定期进行校验。
4.2 电极
电极应由黄铜或不锈钢制成。高压电极内径146mm，测量电极外径120mm，护环宽度8mm，测量电极与高压电极的间隙为2mm，电极工作面粗糙度为1.6以下。电级的开关和尺寸如图1所示。
5、测定步骤
5.1 将经过处理后的试样倒入高压电极内，使液面刚好和测量表面全部接触。
5.2 测试须在温度23±2℃及相对湿度60-70%环境中进行。
5.3 试验时，对试样所加的电压为100-500V的直流电压。
5.4 将电极接入仪器测量端，调整仪器，按仪器说明书进行操作。加上试验电压1min，读取电阻的指示值，同时须对试样连续测定两次，取两次结果算术平均值。每次测定后试样及地极要放电1min。
6、计算
体积电阻率ρv（Ω?m）按式（1）（2）计算：
S＝π/4(D＋g)2 (1)
ρv＝Rv(S/d)　　 (2)
式中 Rv — 体积电阻，Ω；
S— 平板测量电极的有效面积，m2；
D— 平板测量电极直径，m；
g— 测量电极与保护电极间隙宽度，m；
d— 试样厚度，m。
