游标卡尺的结构型式

      游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
      1  游标卡尺有三种结构型式

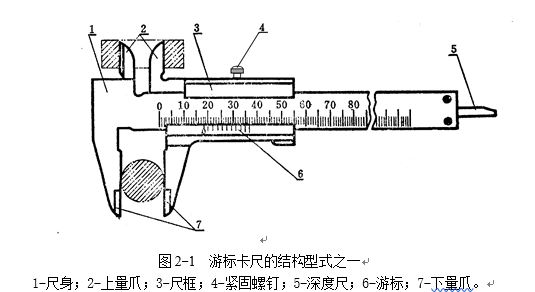

      (1)测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2—1。

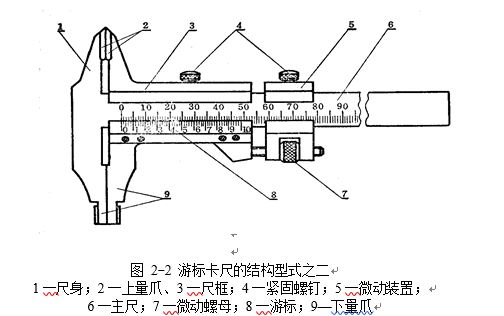

      (2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2―2。

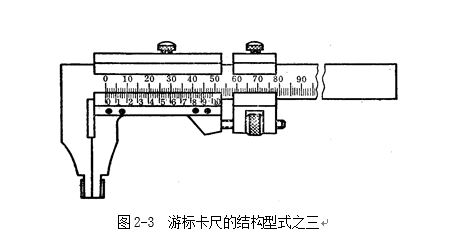

      (3)测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。
