深度游标卡尺

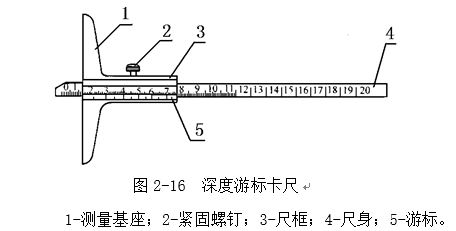

     深度游标卡尺如图2-16所示，用于测量零件的深度尺寸或台阶高低和槽的深度。它的结构特点是尺框3的两个量爪连成一起成为一个带游标测量基座1，基座的端面和尺身4的端面就是它的两个测量面。如测量内孔深度时应把基座的端面紧靠在被测孔的端面上，使尺身与被测孔的中心线平行，伸入尺身，则尺身端面至基座端面之间的距离，就是被测零件的深度尺寸。它的读数方法和游标卡尺完全一样。

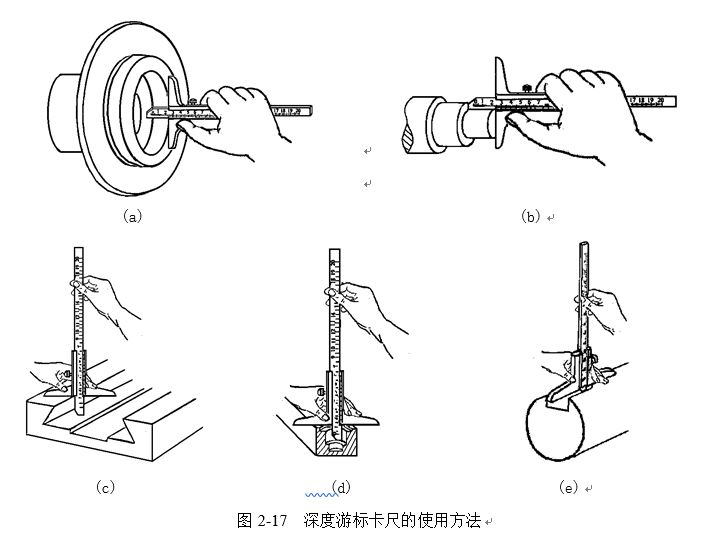

     测量时，先把测量基座轻轻压在工件的基准面上，两个端面必须接触工件的基准面，图2-17(a) 所示。测量轴类等台阶时，测量基座的端面一定要压紧在基准面，图2-17(b)(c) 所示，再移动尺身，直到尺身的端面接触到工件的量面（台阶面）上，然后用紧固螺钉固定尺框，提起卡尺，读出深度尺寸。多台阶小直径的内孔深度测量，要注意尺身的端面是否在要测量的台阶上,图2-17(d) 。当基准面是曲线时，图2-17(e) ，测量基座的端面必须放在曲线的最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。
