螺旋测微量具

      应用螺旋测微原理制成的量具，称为螺旋测微量具。它们的测量精度比游标卡尺高，并且测量比较灵活，因此，当加工精度要求较高时多被应用。常用的螺旋读数量具有百分尺和千分尺。百分尺的读数值为0.01mm，千分尺的读数值为0.001mm。工厂习惯上把百分尺和千分尺统称为百分尺或分厘卡。目前车间里大量用的是读数值为0.01mm的百分尺，现介绍这种百分尺为主，并适当介绍千分尺的使用知识
      百分尺的种类很多，机械加工车间常用的有：外径百分尺、内径百分尺、深度百分尺以及螺纹百分尺和公法线百分尺等，并分别测量或检验零件的外径、内径、深度、厚度以及螺纹的中径和齿轮的公法线长度等。
      外径百分尺的结构

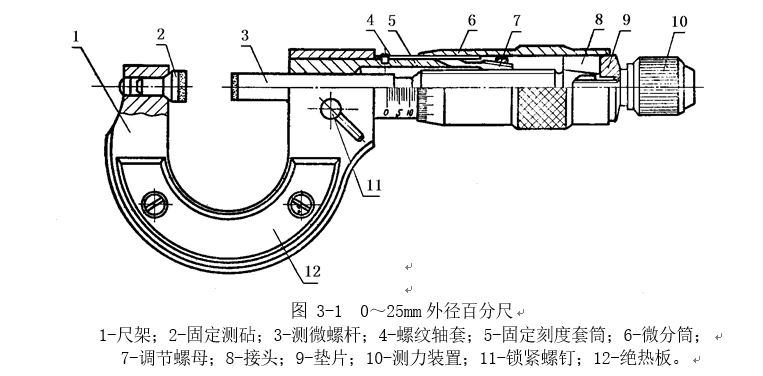

      各种百分尺的结构大同小异，常用外径百分尺是用以测量或检验零件的外径、凸肩厚度以及板厚或壁厚等 (测量孔壁厚度的百分尺，其量面呈球弧形 )。百分尺由尺架、测微头、测力装置和制动器等组成。图3―1是测量范围为 0～25mm的外径百分尺。 尺架1的一端装着固定测砧2，另一端装着测微头。固定测砧和测微螺杆的测量面上都镶有硬质合金，以提高测量面的使用寿命。尺架的两侧面覆盖着绝热板12, 使用百分尺时，手拿在绝热板上,防止人体的热量影响百分尺的测量精度。
