百分尺的测力装置

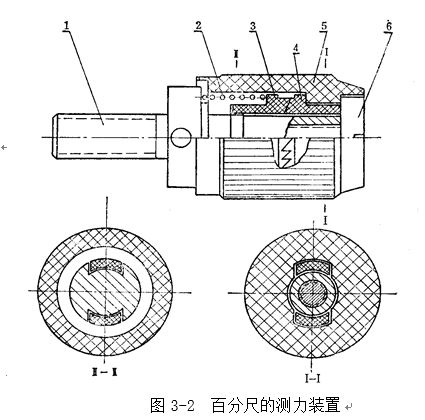

      百分尺测力装置的结构见图3-2，主要依靠一对棘轮3和4的作用。棘轮4与转帽5连结成一体，而棘轮3可压缩弹簧2在轮轴1的轴线方向移动，但不能转动。弹簧2的弹力是控制测量压力的，螺钉6使弹簧压缩到百分尺所规定的测量压力。当我们手握转帽5顺时针旋转测力装置时，若测量压力小于弹簧2的弹力，转帽的运动就通过棘轮传给轮轴1(带动测微螺杆旋转)，使百分尺两测量面之间的距离继续缩短，即继续卡紧零件；当测量压力达到或略微超过弹簧的弹力时，棘轮3与4在其啮合斜面的作用下，压缩弹簧2，使棘轮4沿着棘轮3的啮合斜面滑动，转帽的转动就不能带动测微螺杆旋转，同时发出嘎嘎的棘轮跳动声，表示巳达到了额定测量压力，从而达到控制测量压力的目的。当转帽逆时针旋转时，棘轮4是用垂直面带动棘轮3，不会产生压缩弹簧的压力，始终能带动测微螺杆退出被测零件。
